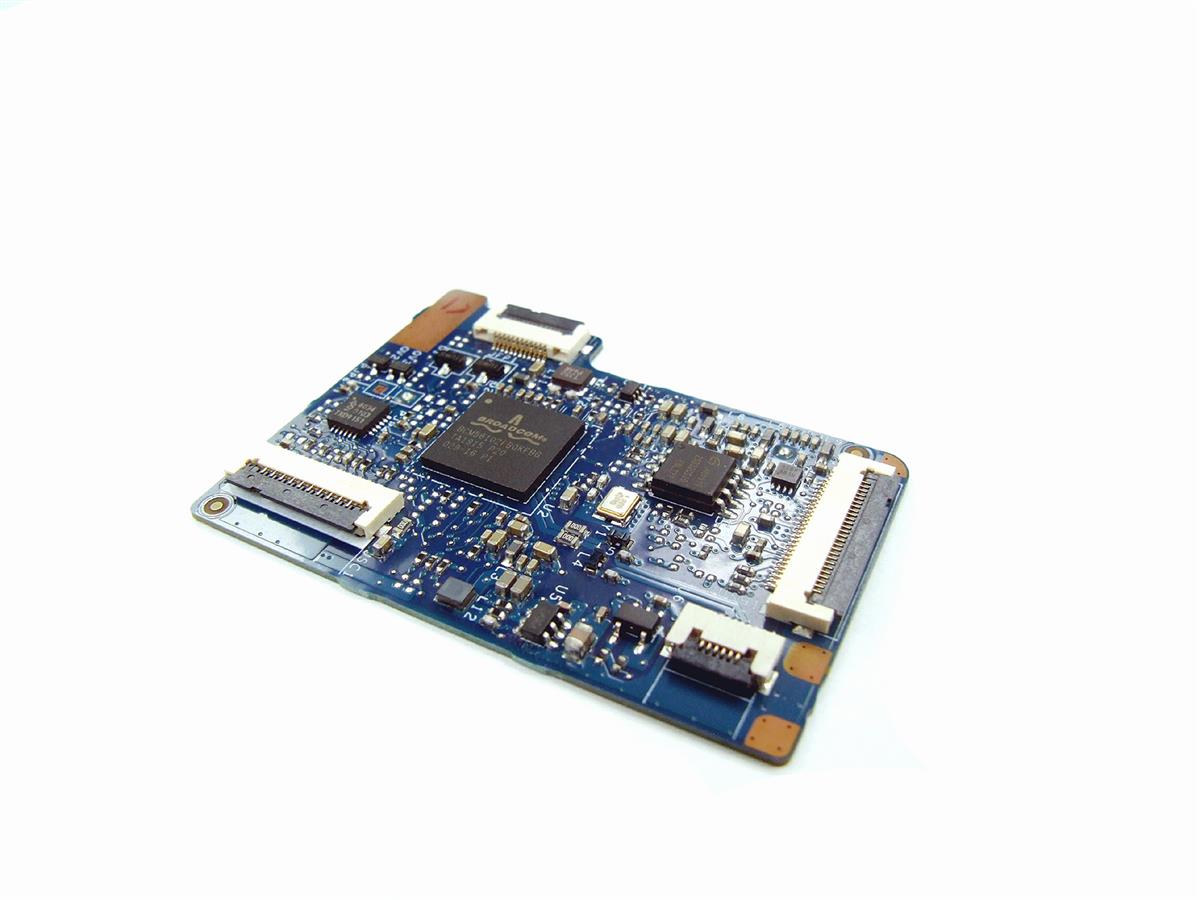

XY6H2 VXG88 DELL Latitude 7480 junction USH board (palmrest propojení)

K čemu slouží propojovací destička DELL USH junction board

Spojovací / propojovací USH deska (Universal Serial Hub board) je malá destička, která se běžně nachází v noteboocích DELL Latitude, obvykle připevněná na zadní straně palmrestu (opěrky dlaní). Slouží jako přemostění mezi základní deskou a různými periferními komponentami, které představují např. touchpad, čtečky Smart Card reader či biometrický scanner otisku prstů (FIPS Fingerprint reader), RFID modul, tlačítko napájení nebo LED indikátory. Přesunutím obvodů na samostatnou PCB (desku plošných spojů) optimalizuje prostor v kompaktním designu notebooku a umožňuje snadnější opravy nebo výměny jednotlivých komponent. Junction board obvykle obsahuje konektory, jako jsou ploché kabely nebo FPC konektory, a malé čipy nebo pasivní součástky pro zpracování a stabilizaci signálů.

Uchycení spojovací USH junction daughter board u DELL Latitude

Většina spojovacích desek je u notebooků DELL Latitude pevně připevněna k palmrestu pomocí velmi silného lepidla. Pro oddělení desky je třeba použít správné nástroje, jako jsou plastová páčidla, aby se deska bezpečně oddělila bez poškození okolního plastu nebo samotné destičky. Je důležité se zároveň vyhnout nadměrnému teplu během odstraňování (např. horkovzdušné pistole, fén apod., neboť jejich použití může deformovat nebo poškodit plast. Při správné péči a preciznosti lze spojovací desku odstranit a nahradit, což z ní činí nezbytnou, ale servisovatelnou součást konstrukce notebooku. Bezpečnější je ponechat její výměnu na autorizovaném servise, který má potřebné zkušenosti s její výměnou.

Specifikace náhradního dílu:

Dell Part number (DP/N):
XY6H2 0XY6H2 OXY6H2 VXG88 0VXG88 OVXG88
CAZ30
LS-E114P

Kompatibilita dle výrobce:
DELL Latitude 5280 5480 5528 5590 5591 7280 7480
DELL Latitude 5289 2-in-1

  Záruka na náhradní díl 24 měsíců:

Na náhradní díl nabízíme standardní záruku 24 měsíců (právnické i fyzické osoby). Nenechte se připravit o tuto jistotu při nákupu jinde.
