K4NMV 8JDJ2 DELL Latitude E6420 kabel ke klávesnici

Plochý kabel klávesnice (ribbon cable)

Plochý kabel, známý také jako ribbon cable, je základním prvkem pro funkčnost interní klávesnice v notebooku. Propojuje klávesnici s hlavní deskou a umožňuje přenos signálů mezi klávesami a systémem. Bez tohoto kabelu by klávesnice ztratila svoji funkčnost a stisknuté klávesy by nereagovaly.

Odlišné typy kabelů pro různé modely notebooků

I přes svou zdánlivě jednoduchou konstrukci je výběr správného plochého kabelu pro váš notebook zcela zásadní. Různé modely klávesnic a notebooků vyžadují odlišné typy kabelů, které se liší ve svých vlastnostech, délce a konektivitě. Věnujte tedy pozornost jejich označení.

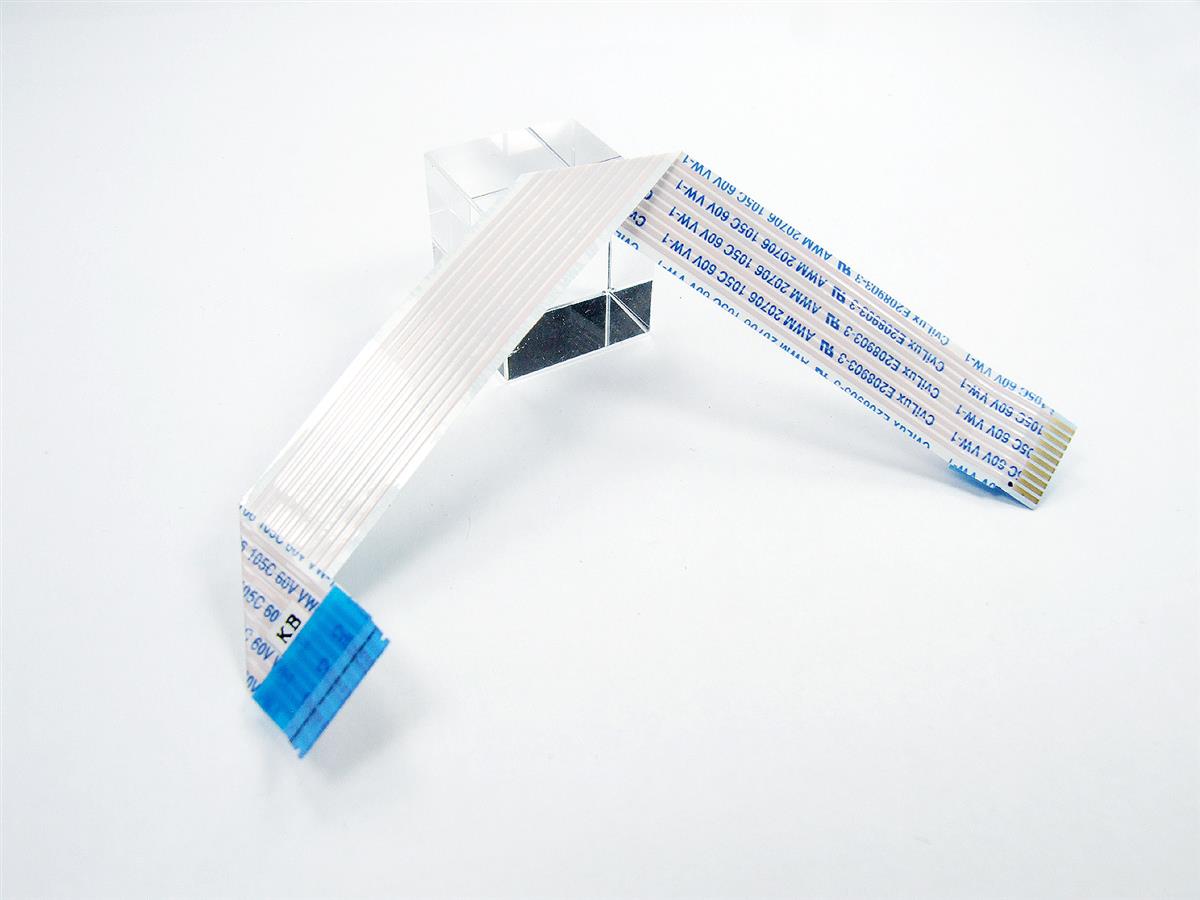

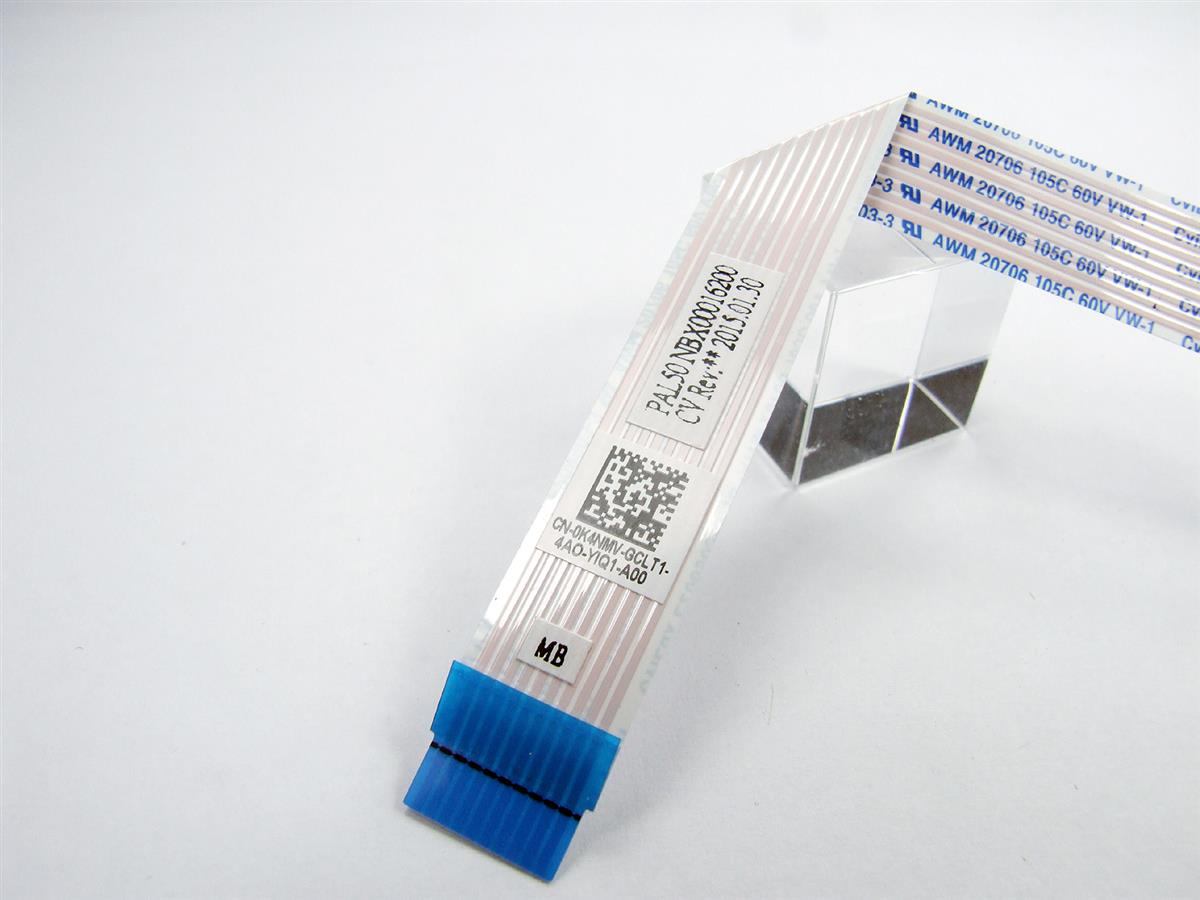

U modelů Dell Latitude E6420 se lze setkat se dvěma konstrukčně odlišnými verzemi kabelu pro připojení klávesnice. Novější varianta K4NMV (V2) využívá bílý FFC kabel s modrými výztuhami na koncích a v servisní dokumentaci Dell je označována jako „Gold Connector“. Starší varianta K6033 používá oranžový polyimidový (Kapton) FPC flex kabel a bývá spojována s tzv. „Tin“ verzí základní desky. Ve většině případů se u notebooků Latitude E6420 setkáte právě s novější verzí K4NMV, přesto doporučujeme před objednáním porovnat stávající kabel s fotografiemi produktu a ověřit jeho označení. Jednotlivé verze nemusí být vzájemně kompatibilní a použití nesprávného typu kabelu může znemožnit připojení klávesnice k základní desce.

Specifikace plochého kabelu (ribbon cable):

Dell Part number (DP/N):
K4NMV 0K4MNV OK4NMV
8JDJ2 08JDJ2 O8JDJ2
PAL50 NBX00016200

Tento kabel je kompatibilní s těmito modely:
DELL Latitude E6420
DELL Latitude E6420 ATG
DELL Latitude E6420 XFR
